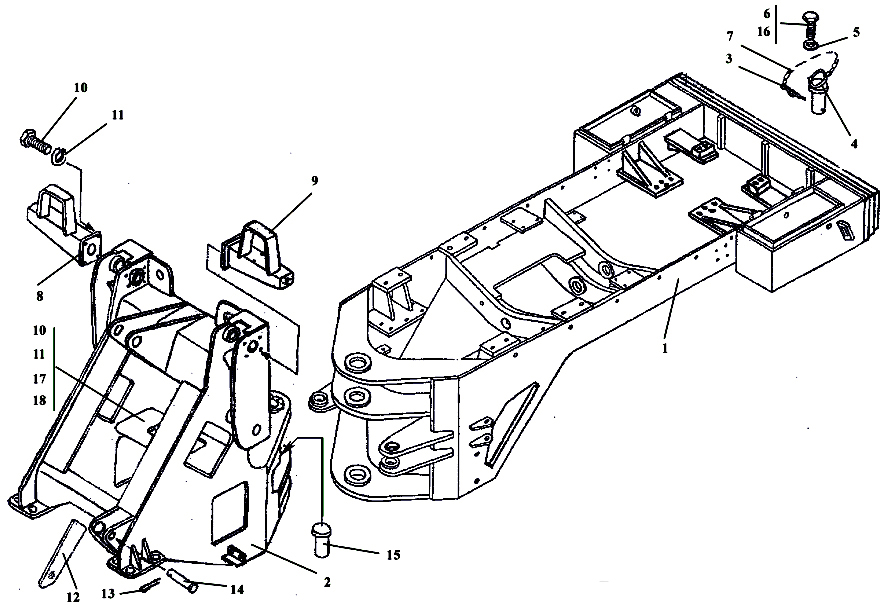

Рамы

№ поз.

Каталожный номер

Наименование детали

Фото

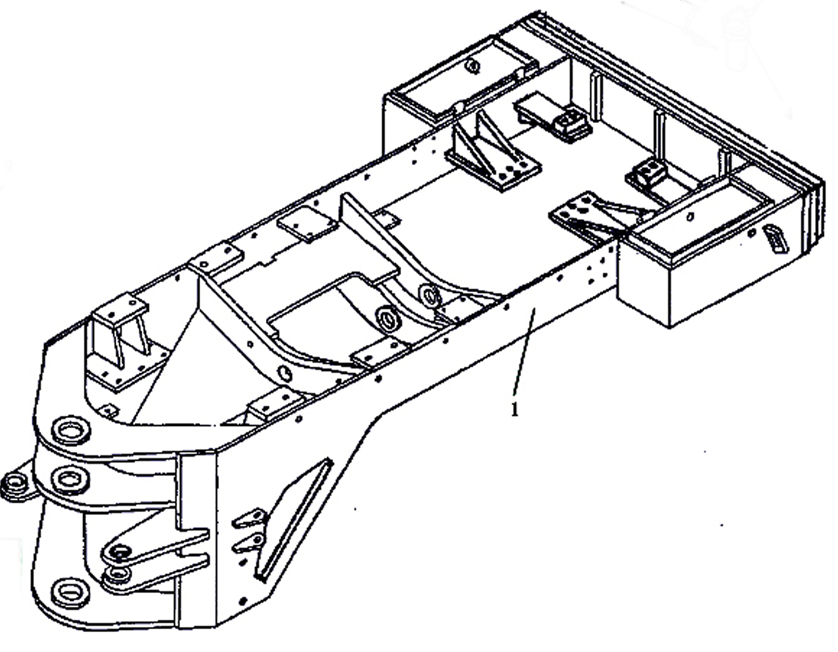

1

ТО-28А.01.02.000-01

Полурама

фото

2

ТО-28А.01.01.000-01

Полурама

фото

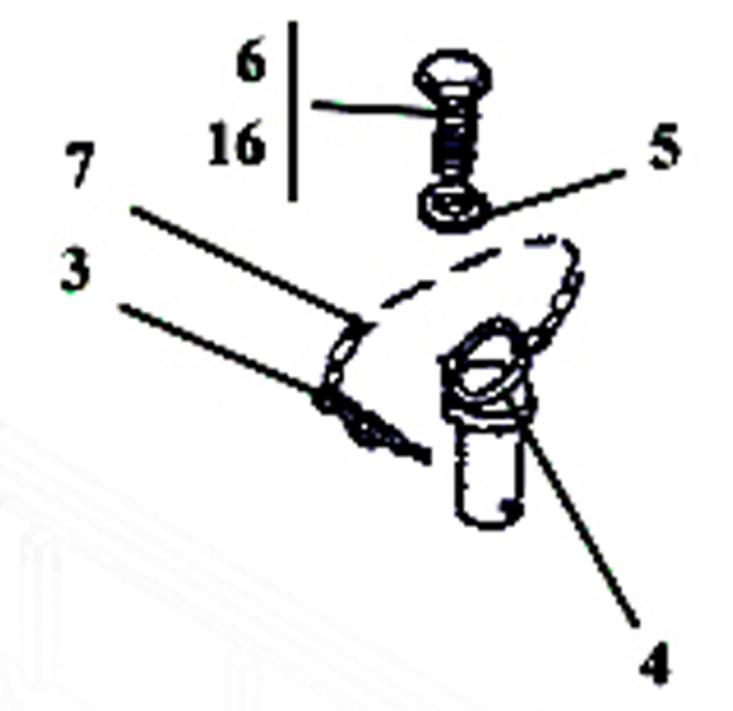

3

ТО-18Б.01.00.003

Шплинт

фото

4

ТО-18Б.01.03.000

Палец

фото

5

А6.02.Ст3.6958

Шайба

фото

6

М6х20.7798

Болт

фото

7

ТО-18Б.01.05.000

Цепочка

фото

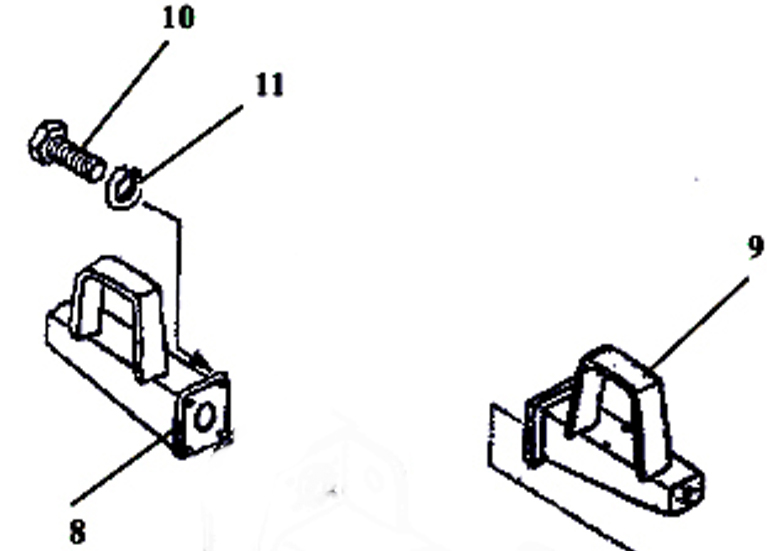

8

ТО-18Д.01.07.000

Кронштейн

фото

9

ТО-18Д.01.08.000

Кронштейн

фото

10

М12х20.7798

Болт

фото

11

12651.6402

Шайба

фото

12

ТО-28А.01.00.002-01

Упор

фото

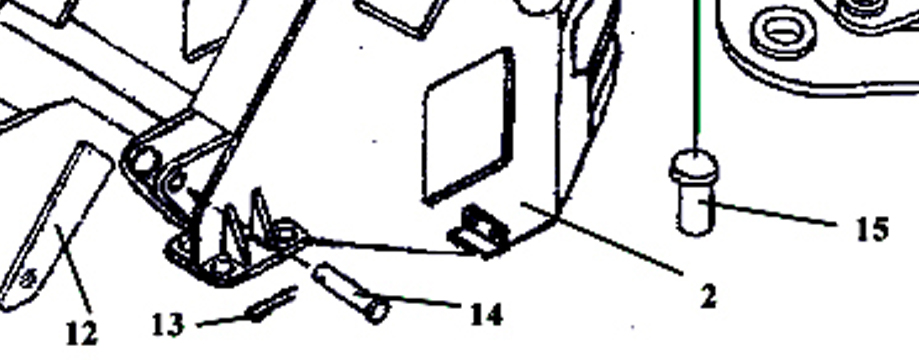

13

4х63.397

Шплинт

фото

14

ТО-18А.01.00.001

Палец

фото

15

ТО-18Б.71.03.000

Палец

фото

16

М6.5.0115.5915

Гайка

фото

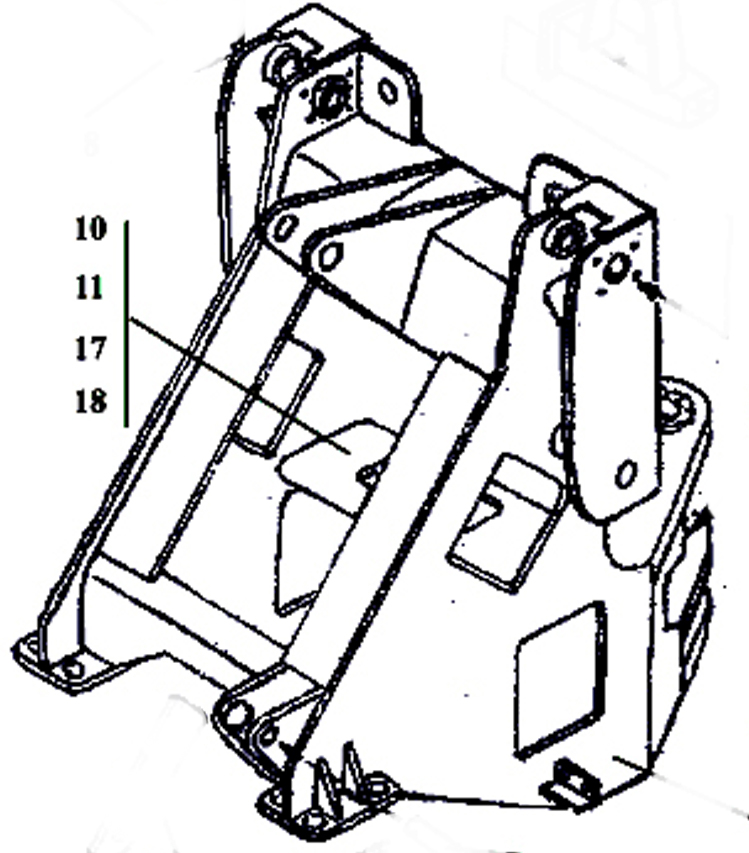

17

ТО-18Б.71.01.700

Швеллер

фото

18

С12.02.СтЗ.0115.11371

Шайба

фото

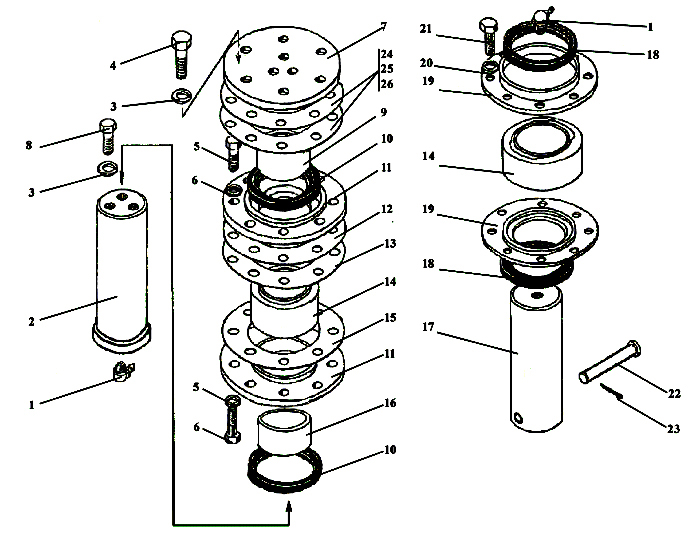

№ поз.

Каталожный номер

Наименование детали

Фото

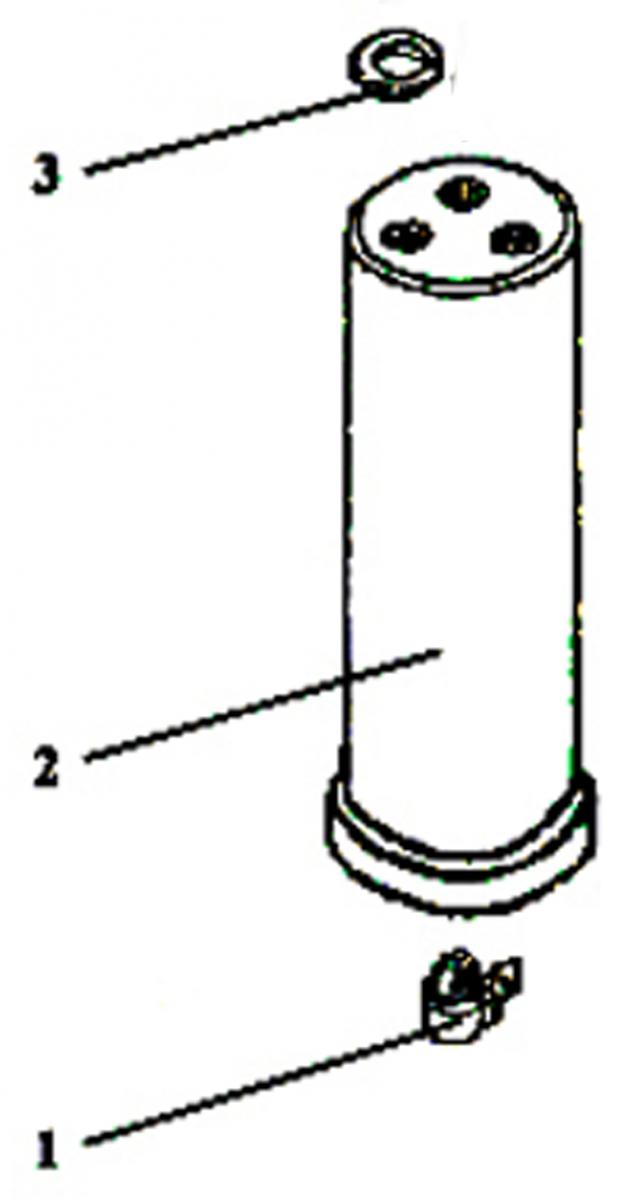

1

2.3.19853

Масленка

фото

2

ТО-18Б.71.00.001

Палец

фото

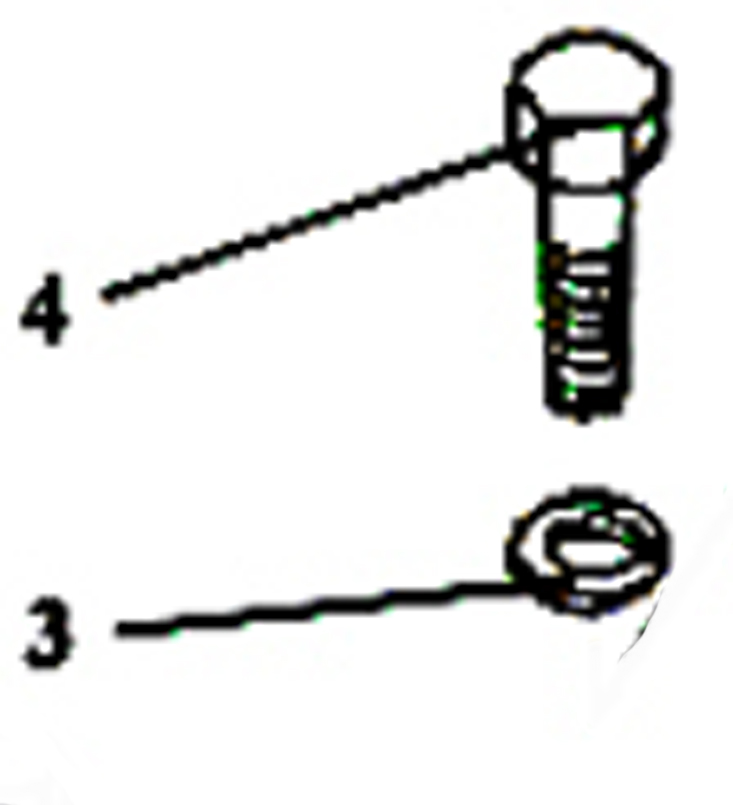

3

16.6402

Шайба

фото

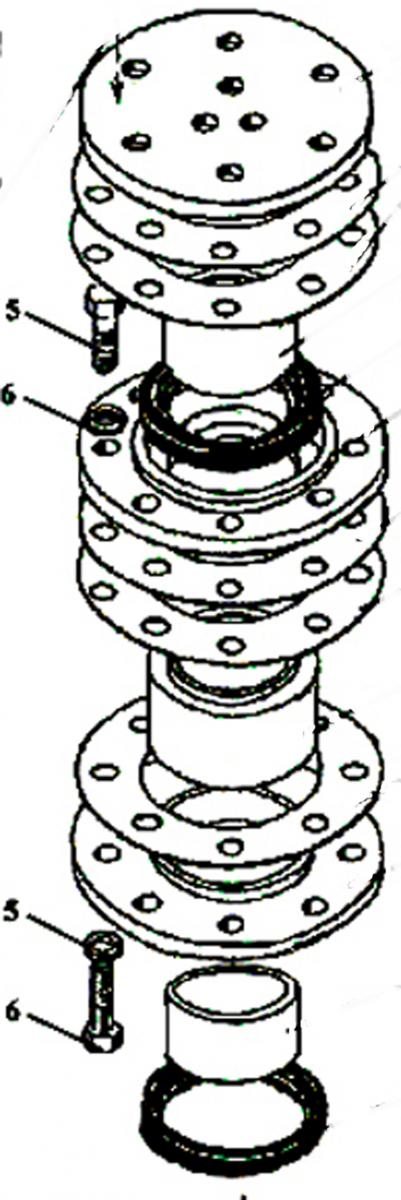

4

М16х40.7796

Болт

фото

5

М12х30.7796

Болт

фото

6

12.4202

Шайба

фото

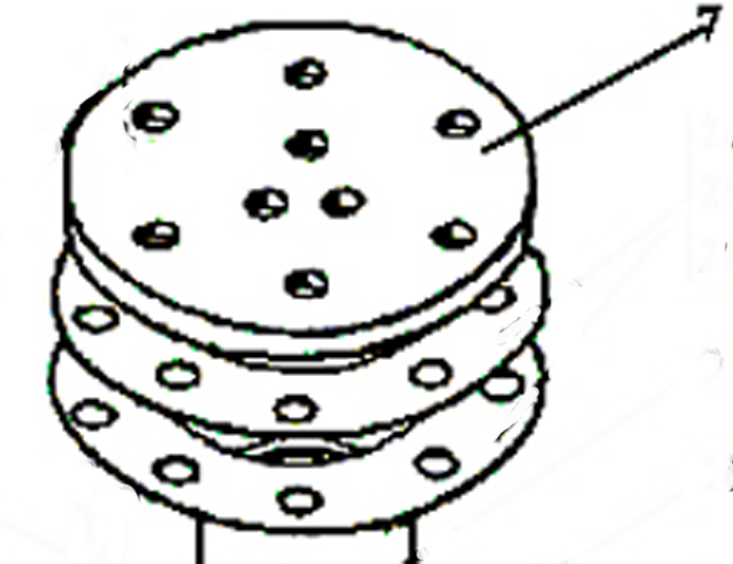

7

ТО-18А.01.00.010

Шайба

фото

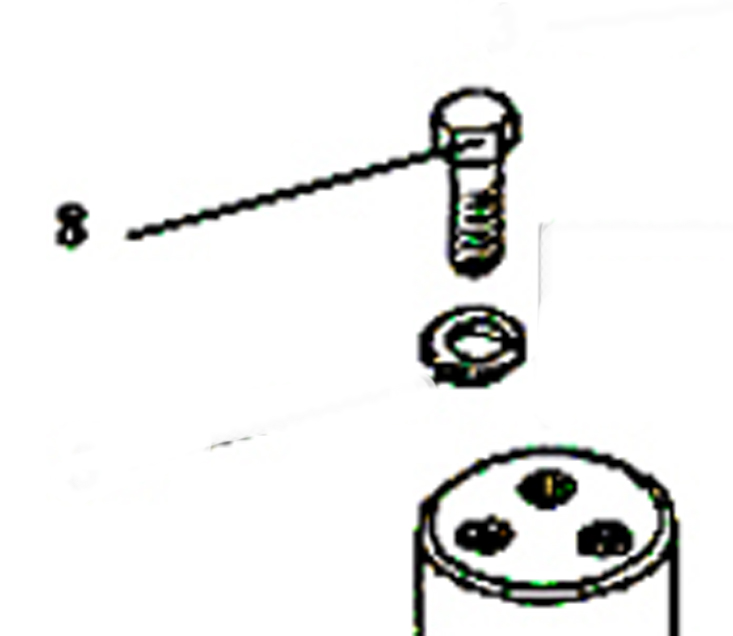

8

ТО-28А.01.00.004

Болт

фото

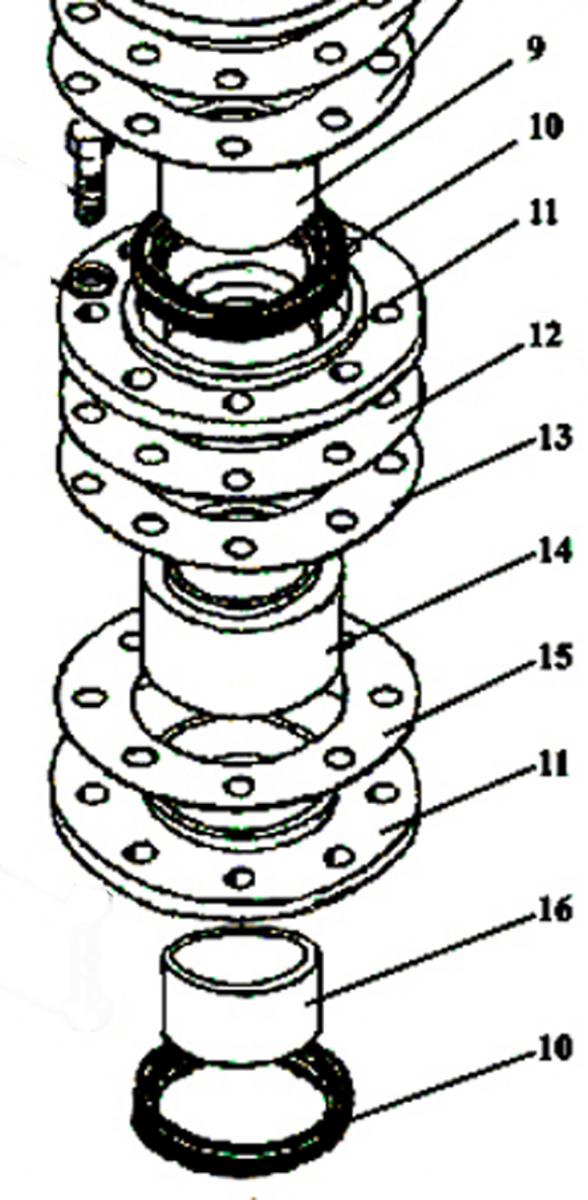

9

ТО-18Б.71.00.003-01

Втулка

фото

10

1.2-80х105-1.8752

Манжета

фото

11

ТО-18А.01.00.014

Крышка

фото

12

ТО-18А.01.00.022

Прокладка

фото

13

ТО-18А.01.00.022-01

Прокладка

фото

14

ШСЛ-70

Подшипник

фото

15

ТО-18А.01.00.022-02

Прокладка

фото

16

ТО-18Б.71.00.003

Втулка

фото

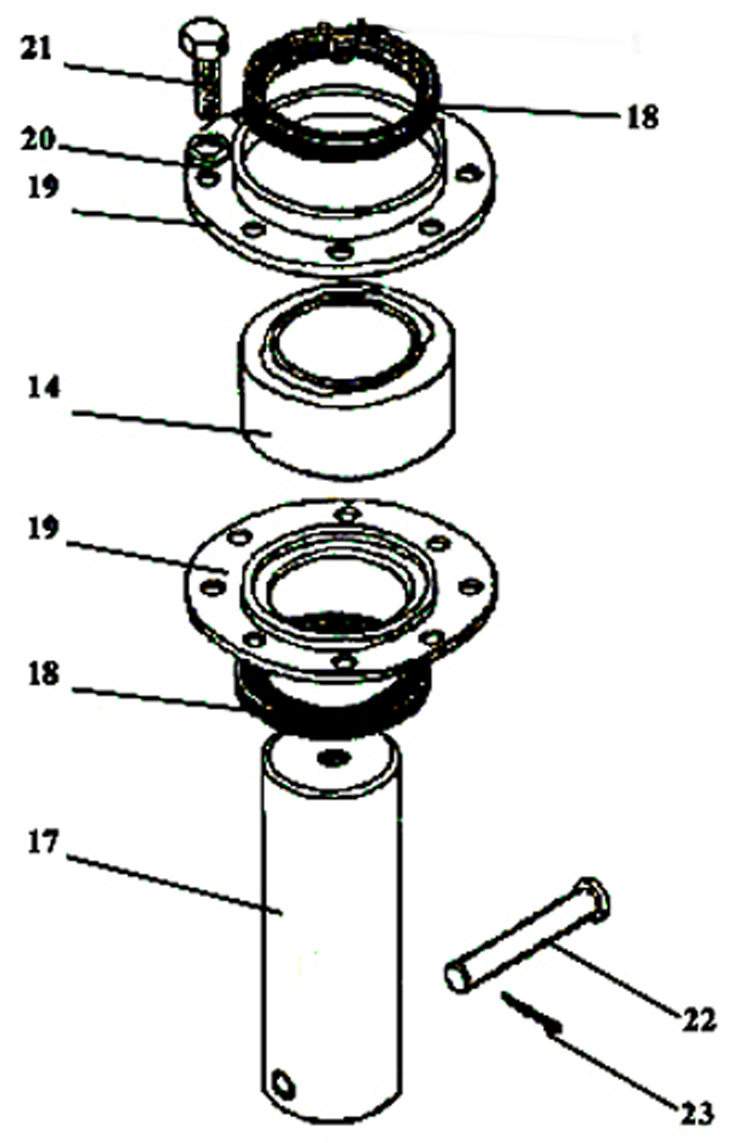

17

ТО-18Б.71.00.002

Палец

фото

18

1.2-70х95-1.8752

Манжета

фото

19

ТО-18А.01.00.015

Крышка

фото

20

10.6402

Шайба

фото

21

М10х20.7796

Болт

фото

22

6-16dх110.9650

Ось

фото

23

4х25.397

Шплинт

фото

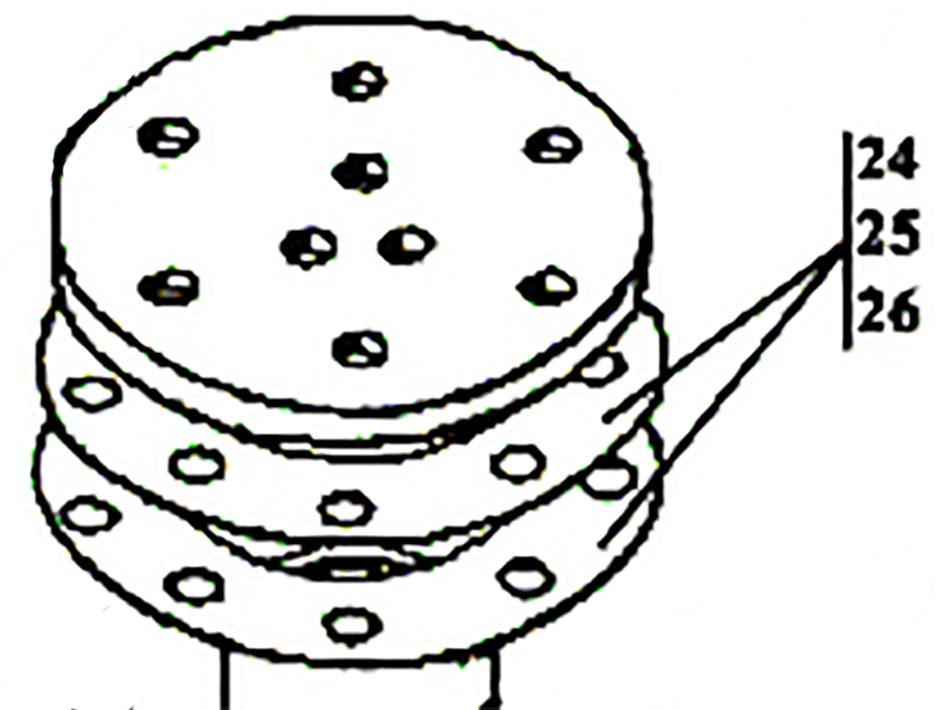

24

ТО-18Б.71.00.006

Прокладка

фото

25

ТО-18Б.71.00.006-01

Прокладка

фото

26

ТО-18Б.71.00.006-02

Прокладка

фото
